به دلیل سهولت اجرا و در دسترس بودن مصالح اولیه، شمع بتنی یکی از پرکاربردترین انواع شمعهای سازهای محسوب میشود و در بسیاری از پروژههای عمرانی، انتخاب اول پیمانکاران و مهندسان ژئوتکنیک است.
از مهمترین دلایل استفاده از شمع در پروژههای ساختوساز میتوان به بهسازی خاکهای سست، افزایش ظرفیت باربری پی و جلوگیری از واژگونی دیوارهای حائل اشاره کرد. در شرایطی که لایههای سطحی خاک مقاومت کافی ندارند، شمعها بار سازه را به لایههای عمیقتر و مقاومتر منتقل میکنند.
دستهبندی شمعهای سازهای بر اساس مصالح
شمعهای سازهای از نظر جنس مصالح به چهار گروه اصلی تقسیم میشوند:
- شمع فولادی
- شمع چوبی
- شمع مرکب
- شمع بتنی
در این مقاله تمرکز اصلی بر شمع بتنی، انواع آن، روش اجرا و آرماتوربندی است.
شمع فولادی
شمعهای فولادی اجزایی استوانهایشکل از جنس فولاد هستند که برای انتقال بارهای سنگین سازه به لایههای عمیق خاک استفاده میشوند. این شمعها معمولاً در زیر ستونها یا پایههای اصلی سازه اجرا میشوند.
مزایای شمع فولادی:
- تحمل بارهای فشاری و کششی بسیار بالا
- استحکام و پایداری مناسب برای سازههای بلند
- نصب نسبتاً سریع
- قابلیت تنظیم ارتفاع
- عملکرد مناسب در شرایط لرزهای
معایب:
- هزینه بالا
- نیاز به طراحی و محاسبات دقیق
- احتمال خوردگی در محیطهای مرطوب
شمع چوبی
شمعهای چوبی از قدیمیترین انواع شمع در صنعت ساختمانسازی هستند و امروزه بیشتر در پروژههای موقت یا سبک کاربرد دارند.
کاربردها و ویژگیها:
- استفاده در سازههای موقت
- پشتیبانی قالبها در بتنریزی
- حملونقل و نگهداری تجهیزات ساختمانی
- استفاده در تعمیرات و نگهداری
- کاربرد محدود در مناطق لرزهخیز
شمعهای چوبی به دلیل کاهش هزینه و افزایش سرعت اجرا همچنان در برخی پروژهها مورد استفاده قرار میگیرند، اما برای سازههای دائمی گزینه ایدهآلی نیستند.
شمع مرکب
شمعهای مرکب از ترکیب دو یا چند ماده (معمولاً فلز و بتن یا پلیمر) ساخته میشوند و با هدف بهبود عملکرد سازهای طراحی شدهاند.
مزایای شمع مرکب:
- افزایش مقاومت فشاری و کششی
- کاهش وزن نسبت به شمعهای تمام فلزی
- عملکرد بهتر در شرایط خاص محیطی
- مقاومت بالاتر در برابر زلزله
- توسعه فناوریهای نوین ساختمانی
این نوع شمعها بیشتر در پروژههای خاص و پیشرفته مورد استفاده قرار میگیرند.
شمع بتنی چیست؟
از شالوده عمیق یا پی شمعی زمانی استفاده میشود که خاک سطحی ضعیف باشد و نتواند بار سازه را تحمل کند. در این شرایط، شمع بتنی بار را به لایههای عمیقتر منتقل میکند.
🔗 منبع خارجی معتبر: https://en.wikipedia.org/wiki/Deep_foundation

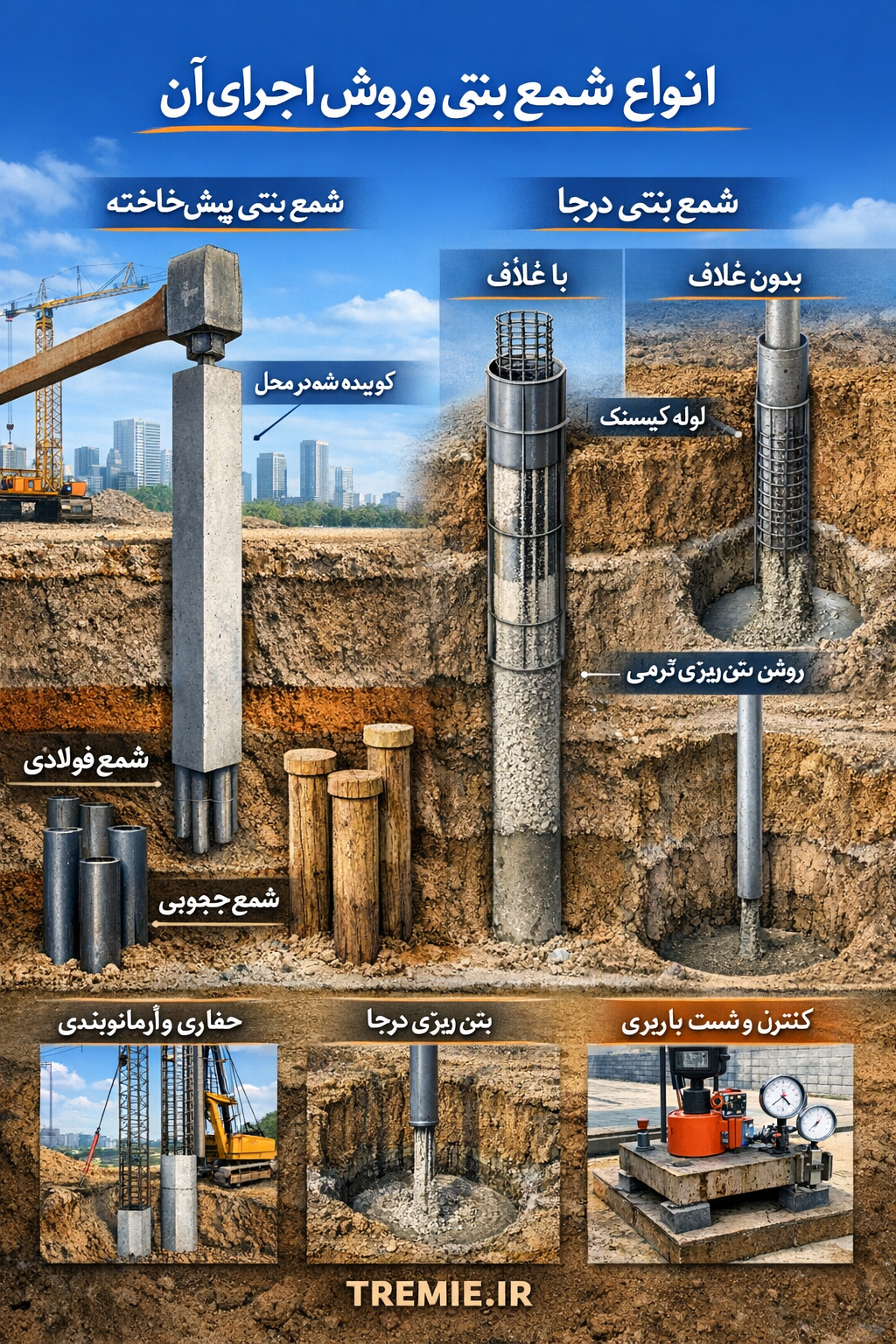

انواع شمع بتنی
شمعهای بتنی به دو گروه اصلی تقسیم میشوند:
۱. شمع بتنی پیشساخته
شمعهای بتنی پیشساخته در کارخانه تولید شده و سپس به محل پروژه منتقل میشوند.
ویژگیها:
- مقطع مربع، دایره یا چندضلعی
- طول معمول تا حدود ۱۸ متر
- بتن مطابق آییننامههای استاندارد
- اجرای شمع با روش کوبشی
این نوع شمعها کیفیت کنترلشدهای دارند اما آلودگی صوتی بالا و محدودیت حملونقل از معایب آنهاست.
۲. شمع بتنی درجا (ساختهشده در محل)
شمع بتنی درجا مستقیماً در محل پروژه اجرا میشود و میتواند مسلح یا غیرمسلح باشد.
مزایای شمع بتنی درجا:
- آلودگی صوتی کمتر
- اقتصادی بودن در پروژههای بزرگ
- عدم محدودیت در قطر و عمق
- افزایش ظرفیت باربری با گسترش انتهای شمع
به دلیل این مزایا، استفاده از شمعهای بتنی درجا در پروژههای ساختمانی و عمرانی بهطور گستردهای رایج شده است.
انواع شمع بتنی درجا
شمعهای درجا به دو دسته اصلی تقسیم میشوند:
شمعهای با غلاف
در این روش، ابتدا غلاف فولادی (کیسینگ) در زمین فرو رفته، خاک داخل آن تخلیه شده و سپس بتنریزی انجام میشود. برای ایجاد پدستال (نوک پهن)، از روش کوبشی استفاده میگردد.
شمعهای بدون غلاف
در این حالت، همزمان با بتنریزی، غلاف بهتدریج از زمین خارج میشود.
مراحل اجرای شمع بتنی
اجرای شمع بتنی در کارگاه ساختمانی شامل مراحل زیر است:
- حفاری زمین و تعیین عمق
- آرماتوربندی اسکلت شمع
- بتنریزی شمع
- تخریب بتن اضافی در زمان مقرر
- حفاظت از سر شمع
عملیات حفاری قبل از اجرای شمع بتنی
ابتدا سطح زمین با ماشینآلات مخصوص تسطیح میشود. پس از نشانهگذاری محل شمع، عملیات حفاری آغاز میگردد.
ظرفیت باربری شمع با روشهایی مانند:
- تحلیل استاتیکی و دینامیکی
- آزمایش بارگذاری
- آزمایشهای درجا
تعیین میشود.
چاه شمع با روشهایی مانند حفاری دورانی، چنگک یا بالابر هوایی حفر شده و برای مرحله بعد آماده میشود.
نحوه آرماتوربندی شمع بتنی
آرماتوربندی شمع بتنی درجا مسلح یکی از حساسترین مراحل اجراست.
نکات اجرایی آرماتوربندی:
- شبکه آرماتور در کارخانه یا محل پروژه بافته میشود
- انتقال قفسه آرماتور با جرثقیل یا تاورکرین
- استفاده از میلگردهای طولی و خاموت مارپیچ (اسپیرال)
- رعایت فاصله خاموتها بر اساس طراحی
- طول هر شاخه میلگرد ۱۲ متر است
- در شمعهای بلند، اتصال میلگردها با اورلپ استاندارد انجام میشود
آرماتور عرضی شمع بهصورت دایرهای و مارپیچ (اسپیرال) اجرا میشود تا مقاومت جانبی و شکلپذیری شمع افزایش یابد.
جمعبندی
شمع بتنی یکی از مهمترین المانهای سازهای در پروژههای عمرانی است که انتخاب نوع مناسب آن (پیشساخته یا درجا) و اجرای صحیح مراحل حفاری، آرماتوربندی و بتنریزی، نقش مستقیمی در ایمنی و دوام سازه دارد.
در اجرای شمعهای بتنی درجا، استفاده از روشهای نوین بتنریزی مانند لوله ترمی و هیدروترمی میتواند کیفیت بتن، سرعت اجرا و صرفهجویی اقتصادی را بهطور قابلتوجهی افزایش دهد.
