شمع بتنی درجا چیست؟
شمع بتنی درجا (Cast In Place Pile) یکی از پرکاربردترین انواع شمع در اجرای پیهای عمیق محسوب میشود. این نوع شمع که با نامهایی مانند شمع ریختنی، شمع ساختهشده در محل، شمع جایگزینی و شمع بدون جابهجایی نیز شناخته میشود، به دلیل امکان اجرا در قطر و عمق نامحدود، بیشترین تنوع کاربرد را در پروژههای عمرانی و ژئوتکنیکی دارد.
در شمعهای درجا، ابتدا توسط ماشینآلات حفاری، چاهی با عمق و قطر مشخص در زمین ایجاد شده و سپس عملیات بتنریزی (مسلح یا غیرمسلح) در محل انجام میشود. این ویژگی باعث کنترل بهتر کیفیت بتن و انطباق دقیق با شرایط زمین میشود.
📌 برای آشنایی بیشتر با تجهیزات تخصصی بتنریزی شمع، به صفحه 🔗 https://tremie.ir/مراجعه کنید.
مرحله اول: مطالعات ژئوتکنیک
مطالعات ژئوتکنیکی، زیربنای تصمیمگیری در اجرای شمع بتنی درجا است. نتایج این مطالعات شامل موارد زیر میباشد:
- تعیین لزوم استفاده یا عدم استفاده از پی شمعی
- بررسی شرایط زیرسطحی و محیطی خاک
- ملاحظات اقتصادی پروژه
- انتخاب نوع پی عمیق (شمع درجا یا کوبیدنی)
- تعیین جنس شمع و عمق بهینه
- انتخاب تجهیزات و روش اجرای مناسب
🔗 منبع خارجی مرتبط: https://en.wikipedia.org/wiki/Deep_foundation
مرحله دوم: نشانهگذاری محل اجرای شمع
در این مرحله، محل دقیق اجرای هر شمع توسط اکیپ نقشهبرداری مشخص و علامتگذاری میشود. دقت در این مرحله، نقش مهمی در جلوگیری از انحراف شمع و بروز خطاهای اجرایی دارد.
مرحله سوم: پایدارسازی دیواره چاه حفاری
در صورت وجود خطر ریزش دیوارهها به دلیل فشار خاک یا آبهای زیرزمینی، باید از روشهای پایدارسازی استفاده شود:
روشهای متداول جلوگیری از ریزش:
- استفاده از گل بنتونیت یا مواد مشابه
- استفاده از لوله غلاف (کیسینگ)
- ایجاد انباره در انتهای شمع (ویژه شمعهای پدستالی)
نحوه نصب کیسینگ:
- حفاری اولیه تا عبور از لایه ریزشی و سپس نصب کیسینگ
- کوبش کیسینگ قبل از حفاری با ویبراتور یا دستگاه روتاری
امروزه بسیاری از دستگاههای حفاری روتاری قابلیت کوبش دورانی کیسینگ را دارند و نیازی به ویبراتور جداگانه نیست.
مرحله چهارم: حفاری شمع
حفاری با توجه به قطر و عمق طراحیشده انجام میشود. کنترل عمق، قطر و تمیزی کف چاه در این مرحله بسیار حیاتی است و مستقیماً بر ظرفیت باربری شمع اثر میگذارد.
مرحله پنجم: فولادگذاری (قفسه آرماتور)
در صورت مسلح بودن شمع، قفسه آرماتور طبق نقشههای اجرایی ساخته و توسط جرثقیل در داخل چاه قرار داده میشود.
نکات اجرایی مهم:
- طول معمول هر قفسه آرماتور حدود ۱۲ متر است
- در صورت نیاز، قفسهها با همپوشانی استاندارد به یکدیگر متصل میشوند
- قفسه آرماتور نباید به کف چاه برسد
- برای حفظ پوشش بتنی جانبی، از غلطکهای بتنی استفاده میشود

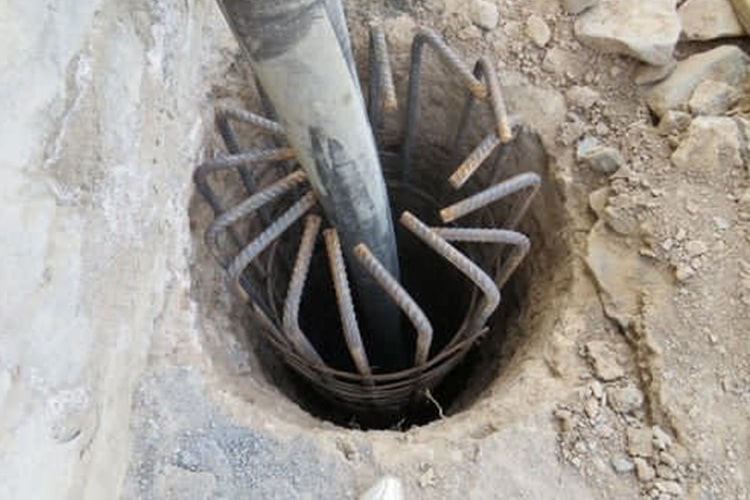

مرحله ششم: انتخاب و آمادهسازی لوله ترمی بتنریزی
انتخاب لوله ترمی مناسب نقش تعیینکنندهای در کیفیت بتنریزی شمع دارد. استفاده از لولههای هیدروترمی یکبارمصرف نسبت به روشهای سنتی، مزایای قابل توجهی دارد.
مزایای لوله هیدروترمی:
- نصب سریع و آسان بدون نیاز به جرثقیل
- قابلیت استفاده در اعماق بیش از ۱۰۰ متر
- افزایش سرعت بتنریزی تا ۵ برابر
- کاهش چشمگیر هزینههای اجرایی
- جلوگیری از نفوذ آب و جدایش بتن
📌 مشاهده و بررسی تخصصی لولههای ترمی در: 🔗 https://tremie.ir/
🔗 منبع خارجی مرتبط: https://en.wikipedia.org/wiki/Tremie
مرحله هفتم: آمادهسازی بتن مصرفی
مشخصات بتن شمعهای درجا معمولاً به شرح زیر است:
- مقاومت فشاری: ۲۸ تا ۳۵ مگاپاسکال
- اسلامپ بتن: ۱۳ تا ۲۱ سانتیمتر (بهینه ≈ ۱۵ سانتیمتر)
- استفاده از روانکننده برای افزایش کارایی
⛔ فاصله زمانی بین تخلیه دو تراک میکسر نباید بیش از ۱۰ دقیقه باشد.
مرحله هشتم: تخریب بتن اضافی (سرشمع)
پس از پایان بتنریزی:
- شمعها باید حداقل ۷ روز مرطوب نگه داشته شوند
- سپس بتن اضافی سرشمع به مقدار مورد نیاز تخریب میشود
- تخریب زودهنگام بتن ممنوع و مخرب کیفیت سازه است
جمعبندی
اجرای صحیح شمع بتنی درجا نیازمند دانش ژئوتکنیک، تجهیزات مناسب، بتن با کیفیت و رعایت دقیق مراحل اجرایی است. استفاده از فناوریهای نوین مانند لولههای هیدروترمی میتواند کیفیت، سرعت و صرفه اقتصادی پروژه را بهطور چشمگیری افزایش دهد.
